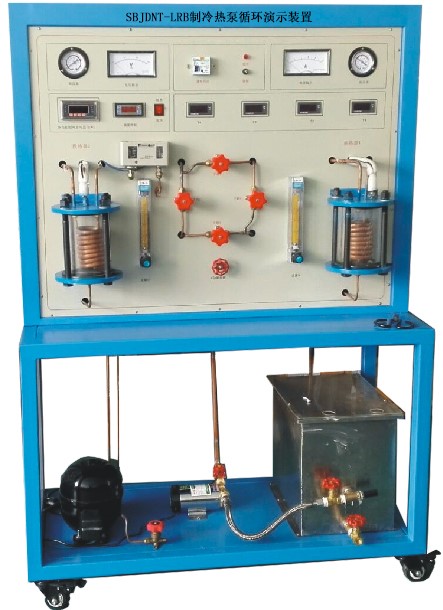

SBJDNT-LRB制冷熱泵循環演示裝置
1. 功能要求
（1）演示制冷（熱泵）循環系統工作原理，觀察制冷工質的蒸發、冷凝過程和現象。
（2）訓練制冷（熱泵）循環系統的操作和調節方法。
（3）進行制冷（熱泵）循環系統粗略的熱力計算。
2. 技術指標要求
（1）輸入電源：?jiǎn)蜗?span lang="EN-US">AC220V±10% 50Hz，功率≥1000W。
（2）應由全封閉式壓縮機、冷凝器、節流閥、蒸發器、換向閥及管道等組成制冷系統。額定功率≥200W ，制冷工質采用 R11或同性能制冷劑，制冷量 ≥160Kcal/h 。
（3）應由玻璃轉子流量計及冷凝器、蒸發器內盤管及水箱等組成水系統，循環水量：流量≥3m3/h，楊程≥9m，流量計10-100L/h。
（4）蒸發壓力表量程-0.1-1.6MPa和冷凝壓力表量程-0.1-0.9MPa。
（5）外形為可移動支架，帶剎車輪。
3. 應有配置要求
透明耐壓玻璃作殼體的壓縮機、盤管蒸發器、盤管冷凝器、循環水泵、玻璃轉子流量計、調節閥門組、冷卻水箱、萬能信號輸入液晶顯示巡檢儀、熱電偶、工作臺架。
